Zaveďte do domácí elektroinstalace až 24 transpondérů DVB-C (QAM), až 24 konvertovaných transpondérů DVB-S/S2/S2X. Transpondérové remixování služeb, placená televize a zdroj IPTV (Mulitcast, Unicast, HLS, SRT) nejsou žádnou překážkou.
Koncová stanice RESI generuje až 24 DVB-C transpondérů s velkou šířkou pásma pomocí modulace QAM256 a přenosovou rychlostí až 7000 sym/s. Koncová stanice je vzdáleně spravována naším nástrojem DDM pro Windows, Linux nebo MAC přes IP V4 nebo IP V6.
Bez ohledu na to, zda hotel, obytná budova pro více osob, výletní loď nebo studentská kolej. Existuje mnoho scénářů, kdy je příjem SAT možný bez problémů, ale pak to začíná být problematické na kabeláži. Nové instalace nebo staré kabely rychle představují překážky. S koncovou stanicí RESI ušetříte drahé kabelové připojení nebo následné pokládání koaxiálních vodičů a jednoduše přivedete převedený SAT signál nebo IPTV na koaxiální kabely vašeho domu.
Zejména v hotelovém průmyslu je možné zaručit prostřednictvím integrovaných CI slotů a předplacením hotelové smlouvy s příslušným poskytovatelem PayTV povrchovou dodávku všech pokojů. Všechny hlavní stanice RESI jsou standardně vybaveny minimálně 4 CI sloty.

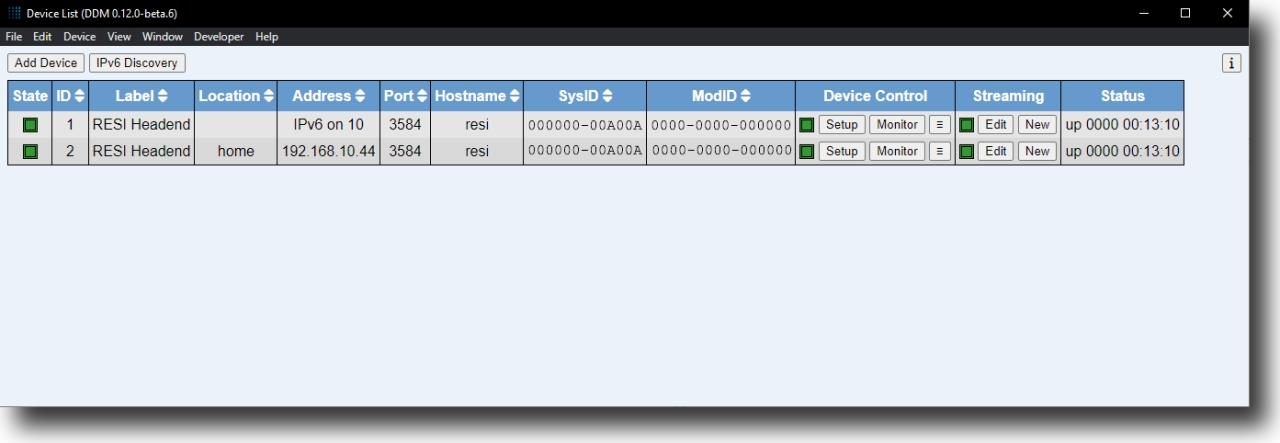

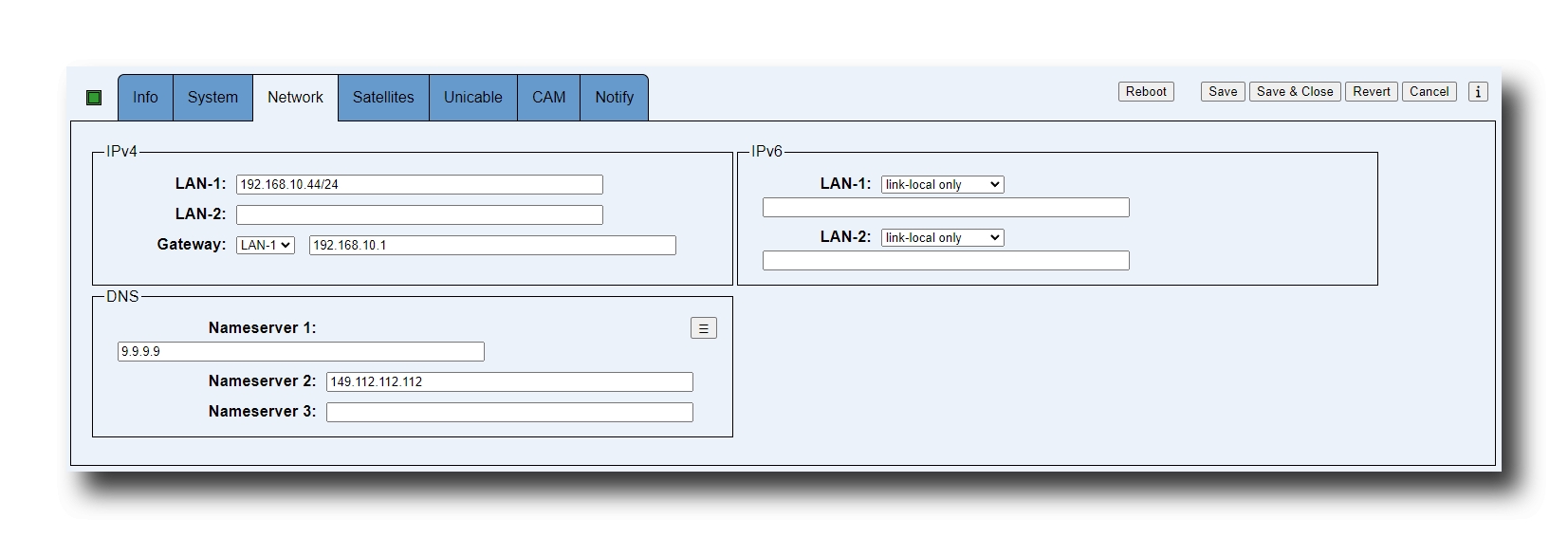

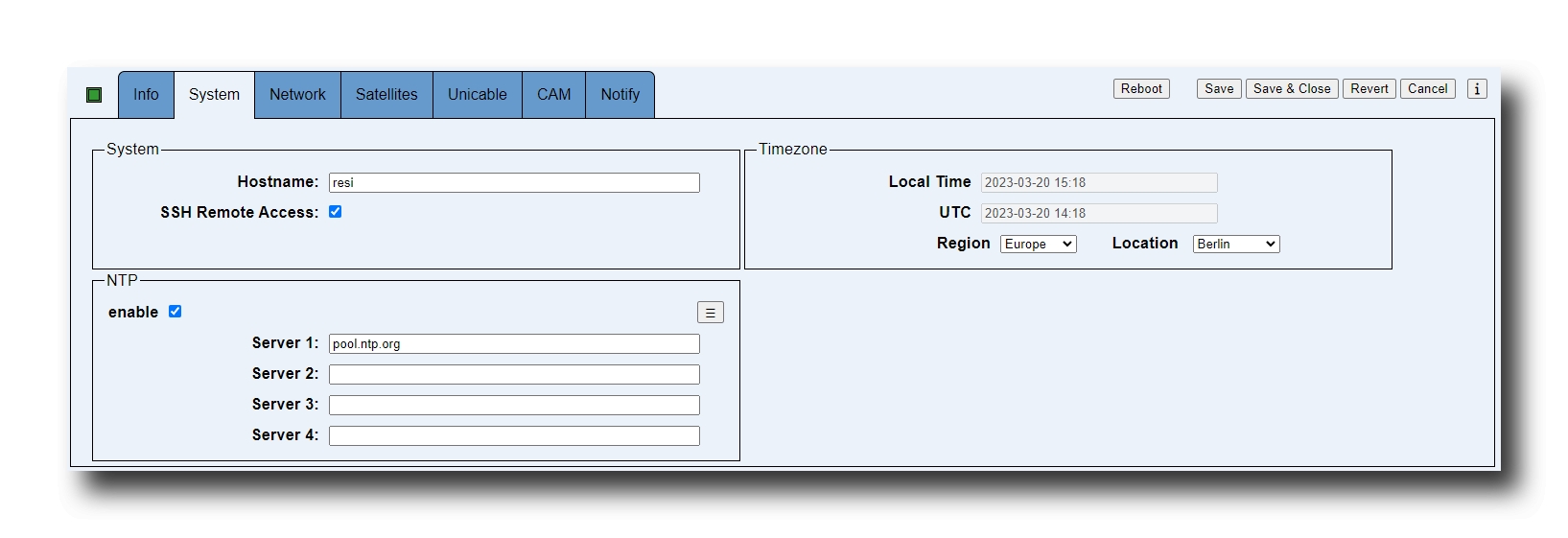

Komfortně konfigurovatelné pomocí vzdáleného přístupu pomocí našeho softwaru DDM, který naváže spojení s hlavní stanicí přes LAN přes IPV4 nebo IPV6. Prostřednictvím grafického uživatelského rozhraní lze živě sledovat nejen provozní stav, ale také provádět konfiguraci. Po výběru kanálů, které mají být převedeny, jsou jednoduše distribuovány do příslušných nových DVB-C QAM transpondérů.

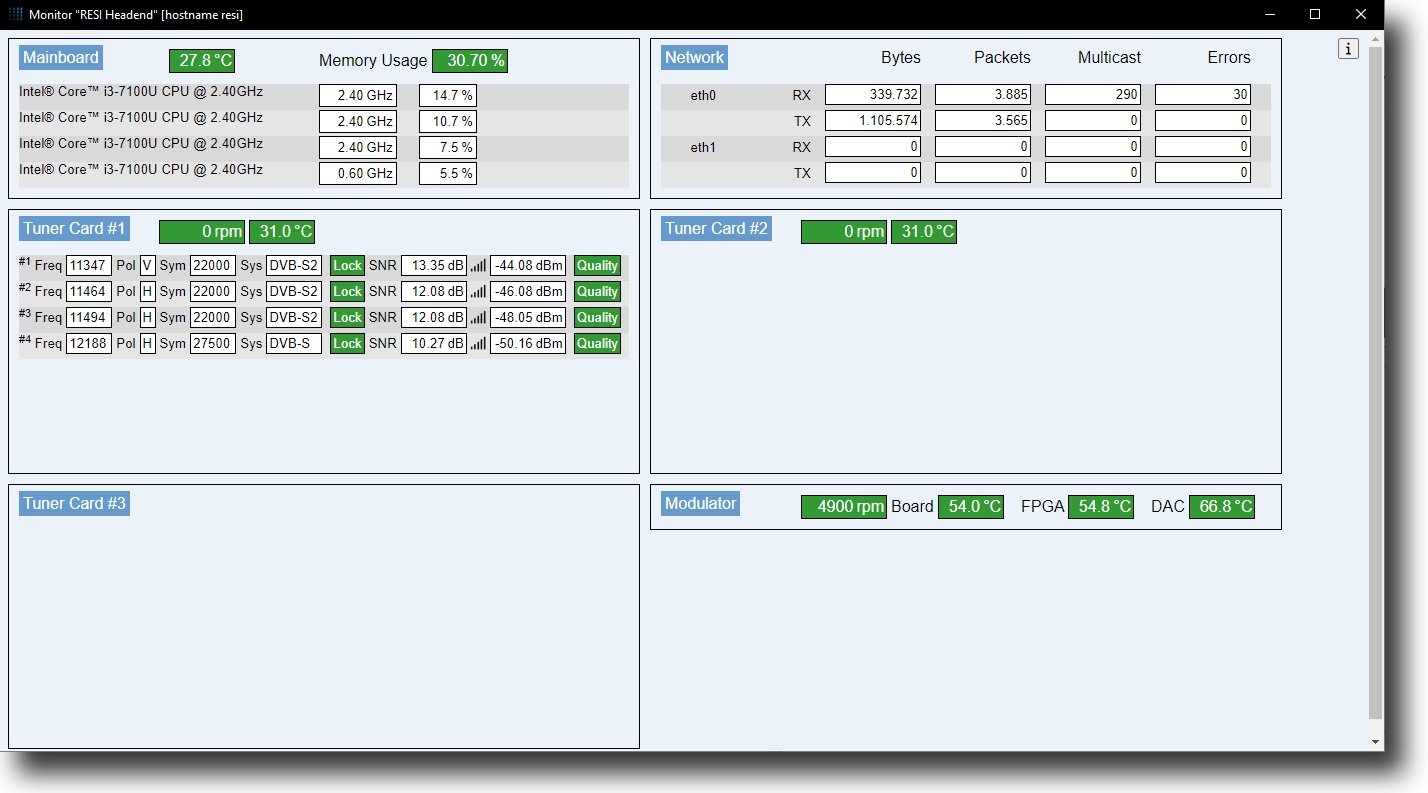

Není potřeba dojíždět k zákazníkovi, protože konfiguraci lze provést na dálku. Prostřednictvím systému zpráv obdržíte v případě poruchy okamžitě zprávu. Časově náročná měření na místě již nejsou nutná. Podporujte několik hlavních stanic u různých projektů nebo zákazníků přímo z centrály vaší společnosti. Změřte vstupy signálu, jako je síla signálu, SNR, BER atd., a také výstupní výkon hlavní stanice prostřednictvím vzdáleného přístupu.
Online aktualizace jsou distribuovány stejně snadno jako konfigurace, jediným kliknutím můžete udržovat svou hlavní stanici vždy aktuální se všemi vylepšeními z naší strany a také systémovými a bezpečnostními aktualizacemi.

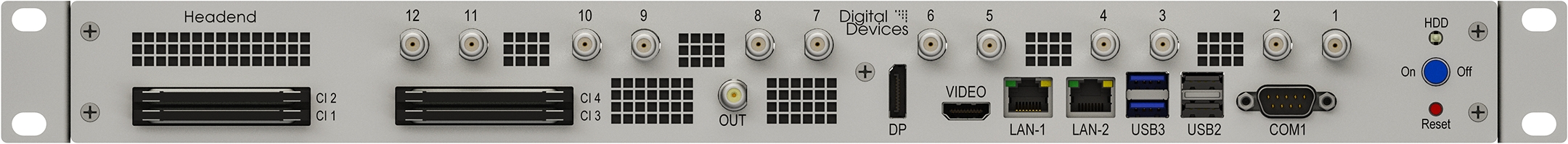

Koncová stanice RESI je umístěna v 19" 1U průmyslové skříni, aby se ušetřilo místo v serverovém racku.
Spotřeba energie koncové stanice RESI je pouhých 40 wattů (plně vybavena až 24 výstupními transpondéry QAM a 24 tunery pro SAT vstupy).
Tento výrobek je vyroben a vyroben v Německu a podléhá přísným kontrolám v oblasti kvality i ochrany životního prostředí. V našich modulech nepoužíváme elektrolytické a tantalové kondenzátory. To je dobré pro životní prostředí a znamená to mnohem delší životnost (MTBF 500 000 h a více).
Vstup
DVB-S/S2/S2X tuner
24 DVB-S/S2/S2X tunerů
24 Vícestandardní demodulátory
Vlastnosti S2X
QPSK: ~95 1 MSym
8PSK/8APSK: 86 1 MSym
16APSK: 64,5 4 MSym
32APSK: 51,6 4 MSym
64APSK: 43 4 MSym
128APSK: 36,85 4 MSym
256APSK: 32,25 4 MSym
Příloha M: 500 2 MSym
1 Symbolové rychlosti byly testovány až do 85 MSsymbolů/s.
2 Dosud neimplementováno.
4 Maximální přenosová rychlost DVB-S2/S2X LDPC je omezena na 720 Mbit/s. Tento datový tok je definován jako symbolová rychlost x bitů/symbol, tj. 8PSK 30 M symbolů = 90 Mbit/s. Ovladač dynamicky přiřadí použitý datový tok. DVB-S kanály neberou v úvahu limit.
Citlivost (@25 MSym)
QPSK 11/45: -89 dBm (20 dBµV)
QPSK 1/2: -86 dBm (23 dBµV)
8PSK 9/10: -77 dBm (32 dBµV)
256APSK 3/4: -69 dBm (40 dBµV)
Více funkcí výkonu
Stabilita signálu: > 106 dbµV (-6 dBm)
Izolace: 65 dB – 80 dB (závisí na síle signálu)
Podpora DiSEeqC 2.0
Unicable® SCR/Cenelec EN50494
Podporuje až 8 tunerů pouze s jedním anténním kabelem.
Použití LNB nebo multipřepínače vyhovující normě Unicable®/SCR/CENELEC EN50494.
JESS©/Cenelec EN50607
Podporuje až 32 tunerů pouze s jedním anténním kabelem.
Požadavek: LNB nebo multipřepínač vyhovující normě Unicable® II/JESS®/SCR/CENELEC EN50607.
Charakteristika satelitů
Modulace:
QPSK
8PSK/8APSK-L
16APSK/16APSK-L
32APSK/32APSK-L
64APSK/64APSK-L
128APSK
256APSK/256APSK-L
Výkon LNB: 4x max. 19 V, pulzní proud 1 A, trvalý proud 500 mA
L-pásmo: 950 MHz až 2150 MHz
DVB FEC: (Automatická spektrální detekce)
Plná podpora DiSeqC 2.X
Spotřeba energie
≈ 60 wattů
Zelené IT
V souladu s RoHS
WEEE DE 99353762
Bezpečnostní
Vyrobeno a vyvinuto podle evropských norem DIN EN ISO 9001:2000.
Rozměry
D 44 mm, Š 483 mm, V 211,5 mm
Výstup
DVB-C výstup
24 transpondér
Frekvenční rozsah: 114 – 858 MHz
Symbolové rychlosti: 1,0 – 7,1 Msymbolů
QAM 16, 32, 64, 128, 256
MER (modulační chybovost): > 42 dB
Spotřeba energie: ≈ 60 Watt
Výstupní úroveň
Na kanál/8 aktivních kanálů: 101 dBµV
Na kanál/16 aktivních kanálů: 97 dBµV
Na kanál/24 aktivních kanálů: 96 dBµV
DVB-C headend umožňuje satelitní TV (přes modulační konverzi) na kabelových/anténních zásuvkách zapojených do série.
Koncovou stanici DVB-C lze použít jako náhradu za širokopásmové kabelové připojení. Jedna satelitní parabola je dostatečná pro mnoho uživatelů.
U předávací stanice DVB-C lze stále používat starší koaxiální kabely.
V kombinaci s naším distribučním zesilovačem AMP X8 a EOC 1000/EOC 2000 lze stávající koaxiální kabeláž využít i k současnému přenosu dat Gbitové sítě.
Není nutná drahá nová kabeláž.
Koncové stanice Digital Devices umožňují konverzi až 24 satelitních transpondérů DVB-S/S2/S2X na až 24 transpondérů DVB-C (v závislosti na modelu a vybavení).
To odpovídá asi 192 SD kanálům, 96 HD kanálům nebo 48 UHD kanálům v dobré kvalitě. Při použití nejlepší technologie příjmu lze přijímat i slabé signály na okraji rozsahu příjmu.
Nízká spotřeba energie ~60 W (při plné konfiguraci) pomáhá výrazně snížit provozní náklady.
Náš software DDM (Windows, Linux a MAC OS) dokáže na dálku bezpečně spravovat a monitorovat libovolný počet koncových stanic.
Naše hlavní stanice jsou dodávány v robustní 19" 1RU skříni německé výroby. Malé pouzdro (440 mm x 243,5 mm x 44 mm) lze použít také jako nástěnné pouzdro. Až 6-ti rychlostní řízené ventilátory zajišťují dostatečné chlazení.
V našich deskách nepoužíváme elektrolytické a tantalové kondenzátory, což je dobré pro životní prostředí a znamená mnohem delší životnost (MTBF 500 000 h a více).
Vstup signálu
Až tři osmisměrné DVB-S/S2/S2X tunery umožňují současný příjem 24 plných DVBS/S2/S2X transpondérů.

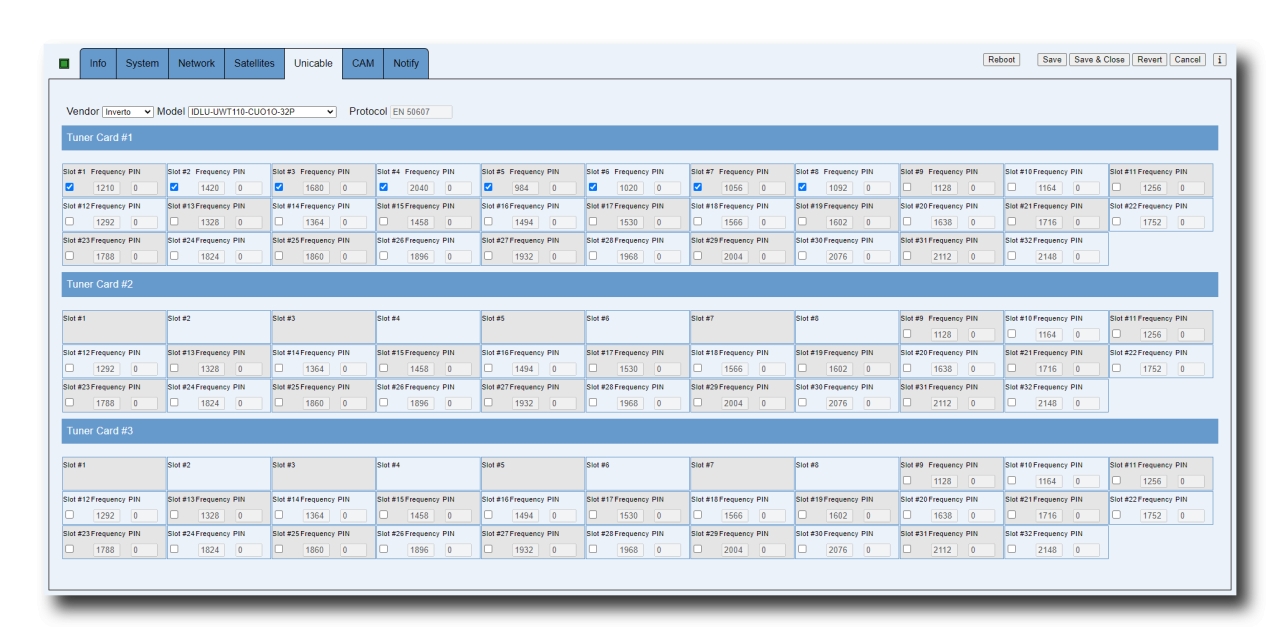

Při použití Unicable® nebo JESS® lze všech 24 tunerů napájet jedním anténním kabelem.

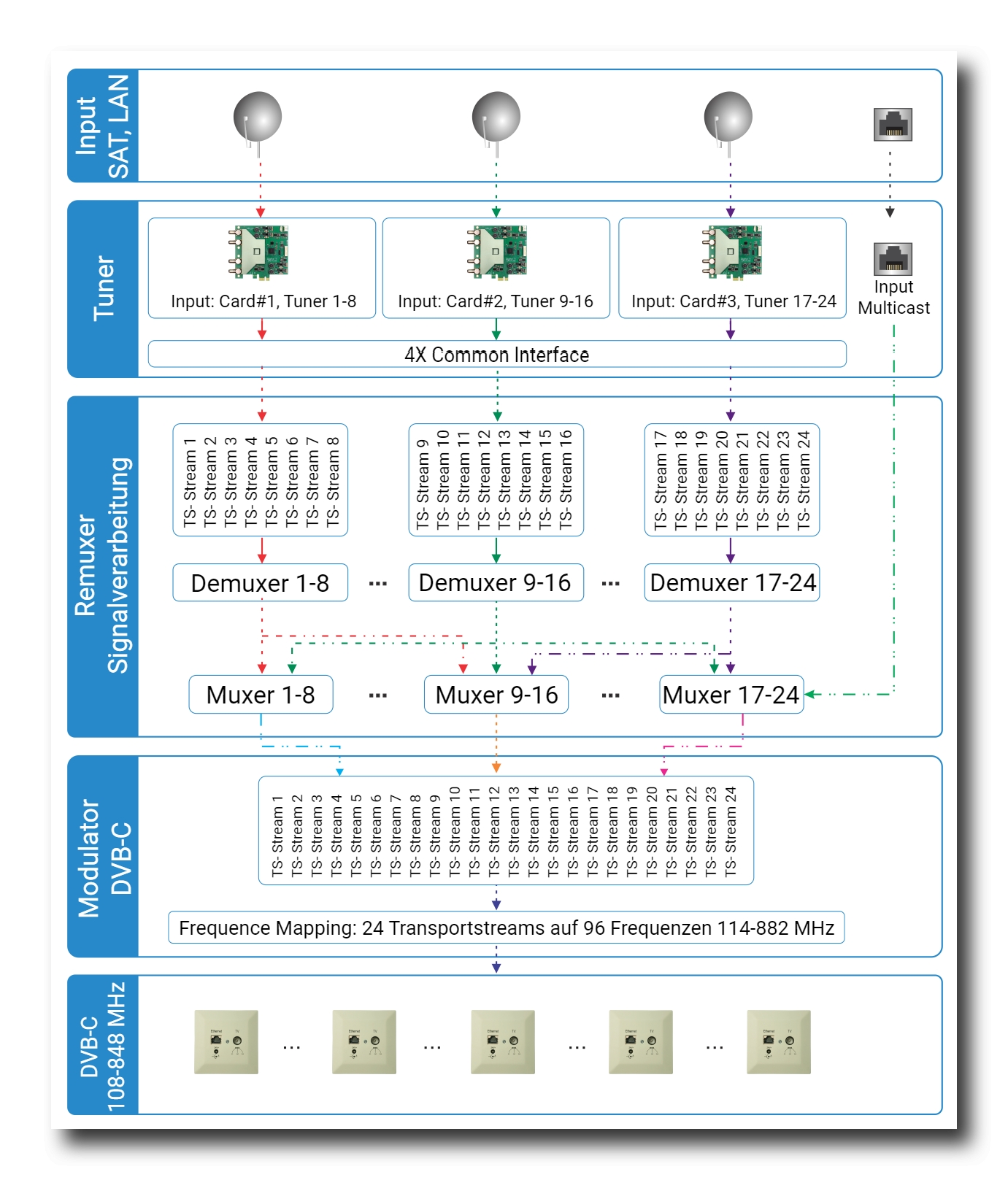

Zpracování signálu
Koncová stanice Digital Devices převádí příchozí satelitní transpondéry DVB-S/S2/S2X na kanály DVB-C.
Jiné zdroje mohou být také dodávány jako unicast/multicast streamy, jako je například hotelová sebeprezentace.

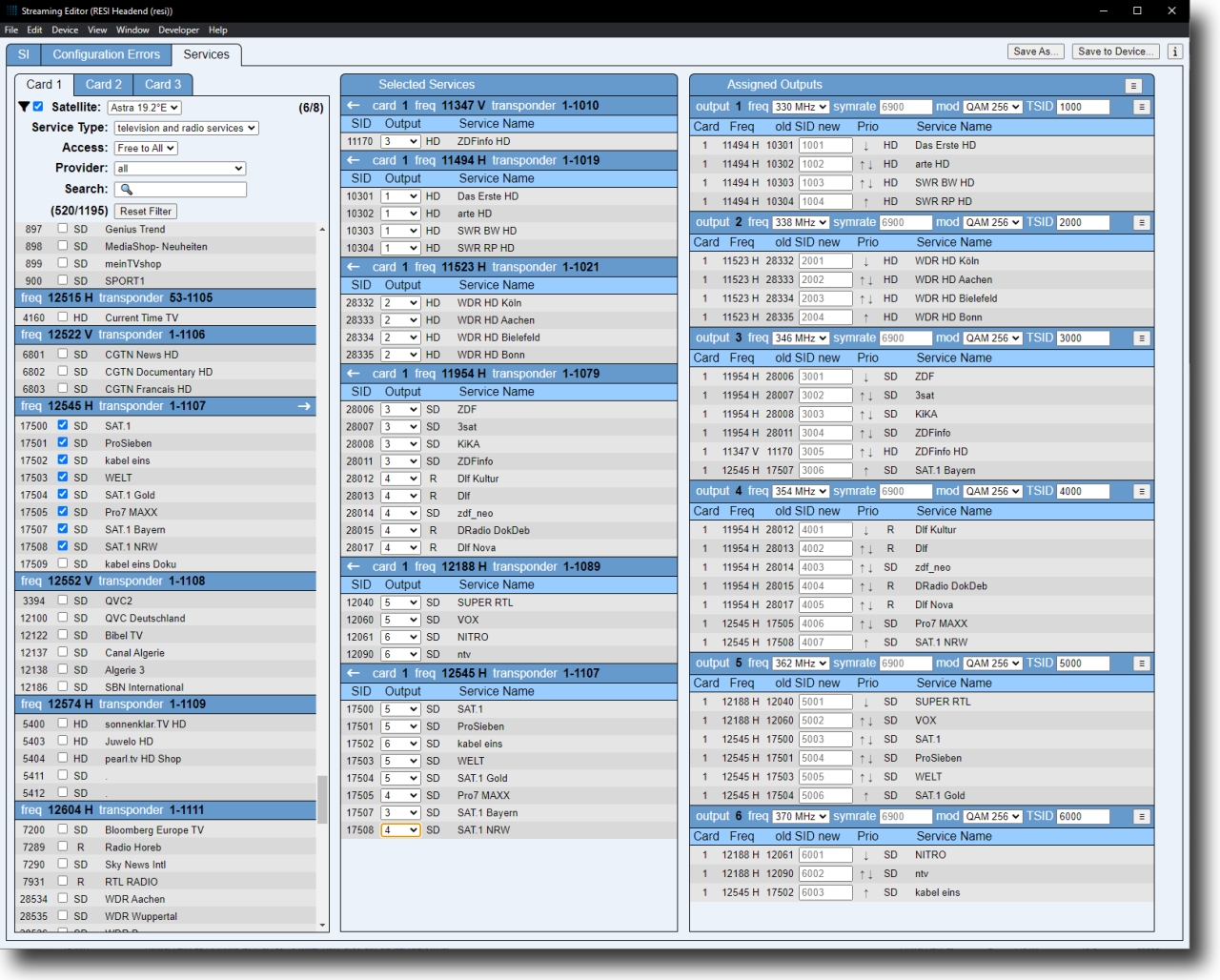

Prostřednictvím softwaru DDM pro Windows, MAC OS a Linux lze kanály objednávat a překombinovat podle potřeby.
V závislosti na konfiguraci head-endu lze zpracovávat vstupní signály z 8, 16 nebo 24 tunerů.
K dispozici jsou také výstupní signály z 8, 16 nebo 24 transpondérů.
Pro šifrované kanály jsou k dispozici 4 sloty Common Interface.
Pokud je v systému použito společné rozhraní, mohou být dekódovaná vysílání přiváděna přes toto.
Upozornění: Je třeba dodržovat předpisy poskytovatelů PayTV nebo regionálních veřejnoprávních vysílacích společností.
Výstup signálu
Rezidenční hlavní stanice Digital Devices vydávají datový tok kompatibilní s DVB-C.
Nově sestavené transpondéry 8/16/24 lze libovolně přiřadit k 96 výstupním frekvencím od 114 - 848 MHz.
Poznámka: naše hlavní stanice neprovádí převod z důvodů energetické účinnosti, výstupní datová rychlost televizní stanice je stejná jako vstupní datová rychlost.
Vhodné zejména pro:
hotely
Obytné komplexy
nemocnice
Lázeňská střediska
Bytové domy
Renovace starých budov
