DVB-S/S2/S2X tuner
24 DVB-S/S2/S2X tunerů
24 Vícestandardní demodulátory
Vlastnosti S2X
QPSK: ~95 1 MSym
8PSK/8APSK: 86 1 MSym
16APSK: 64,5 4 MSym
32APSK: 51,6 4 MSym
64APSK: 43 4 MSym
128APSK: 36,85 4 MSym
256APSK: 32,25 4 MSym
Příloha M: 500 2 MSym
1 Symbolové rychlosti byly testovány až do 85 MSsymbolů/s.
2 Dosud neimplementováno.
4 Maximální přenosová rychlost DVB-S2/S2X LDPC je omezena na 720 Mbit/s. Tento datový tok je definován jako symbolová rychlost x bitů/symbol, tj. 8PSK 30 M symbolů = 90 Mbit/s. Ovladač dynamicky přiřadí použitý datový tok. DVB-S kanály neberou v úvahu limit.
Citlivost (@25 MSym)
QPSK 11/45: -89 dBm (20 dBµV)
QPSK 1/2: -86 dBm (23 dBµV)
8PSK 9/10: -77 dBm (32 dBµV)
256APSK 3/4: -69 dBm (40 dBµV)
Více funkcí výkonu
Stabilita signálu: > 106 dbµV (-6 dBm)
Izolace: 65 dB – 80 dB (závisí na síle signálu)
Podpora DiSEeqC 2.0
Unicable® SCR/Cenelec EN50494
Podporuje až 8 tunerů pouze s jedním anténním kabelem.
Použití LNB nebo multipřepínače vyhovující normě Unicable®/SCR/CENELEC EN50494.
JESS©/Cenelec EN50607
Podporuje až 32 tunerů pouze s jedním anténním kabelem.
Požadavek: LNB nebo multipřepínač vyhovující normě Unicable® II/JESS®/SCR/CENELEC EN50607.
Charakteristika satelitů
Modulace:
QPSK
8PSK/8APSK-L
16APSK/16APSK-L
32APSK/32APSK-L
64APSK/64APSK-L
128APSK
256APSK/256APSK-L
Výkon LNB: 4x max. 19 V, pulzní proud 1 A, trvalý proud 500 mA
L-pásmo: 950 MHz až 2150 MHz
DVB FEC: (Automatická spektrální detekce)
Plná podpora DiSeqC 2.X
Spotřeba energie
≈ 60 wattů
Zelené IT
V souladu s RoHS
WEEE DE 99353762
Bezpečnostní
Vyrobeno a vyvinuto podle evropských norem DIN EN ISO 9001:2000.
Rozměry
D 44 mm, Š 483 mm, V 211,5 mm
Výstup
DVB-C výstup
24 transpondér
Frekvenční rozsah: 114 – 858 MHz
Symbolové rychlosti: 1,0 – 7,1 Msymbolů
QAM 16, 32, 64, 128, 256
MER (modulační chybovost): > 42 dB
Spotřeba energie: ≈ 60 Watt
Výstupní úroveň
Na kanál/8 aktivních kanálů: 101 dBµV
Na kanál/16 aktivních kanálů: 97 dBµV
Na kanál/24 aktivních kanálů: 96 dBµV
DVB-C headend umožňuje satelitní TV (přes modulační konverzi) na kabelových/anténních zásuvkách zapojených do série.
Koncovou stanici DVB-C lze použít jako náhradu za širokopásmové kabelové připojení. Jedna satelitní parabola je dostatečná pro mnoho uživatelů.
U předávací stanice DVB-C lze stále používat starší koaxiální kabely.
V kombinaci s naším distribučním zesilovačem AMP X8 a EOC 1000/EOC 2000 lze stávající koaxiální kabeláž využít i k současnému přenosu dat Gbitové sítě.
Není nutná drahá nová kabeláž.
Koncové stanice Digital Devices umožňují konverzi až 24 satelitních transpondérů DVB-S/S2/S2X na až 24 transpondérů DVB-C (v závislosti na modelu a vybavení).
To odpovídá asi 192 SD kanálům, 96 HD kanálům nebo 48 UHD kanálům v dobré kvalitě. Při použití nejlepší technologie příjmu lze přijímat i slabé signály na okraji rozsahu příjmu.
Nízká spotřeba energie ~60 W (při plné konfiguraci) pomáhá výrazně snížit provozní náklady.

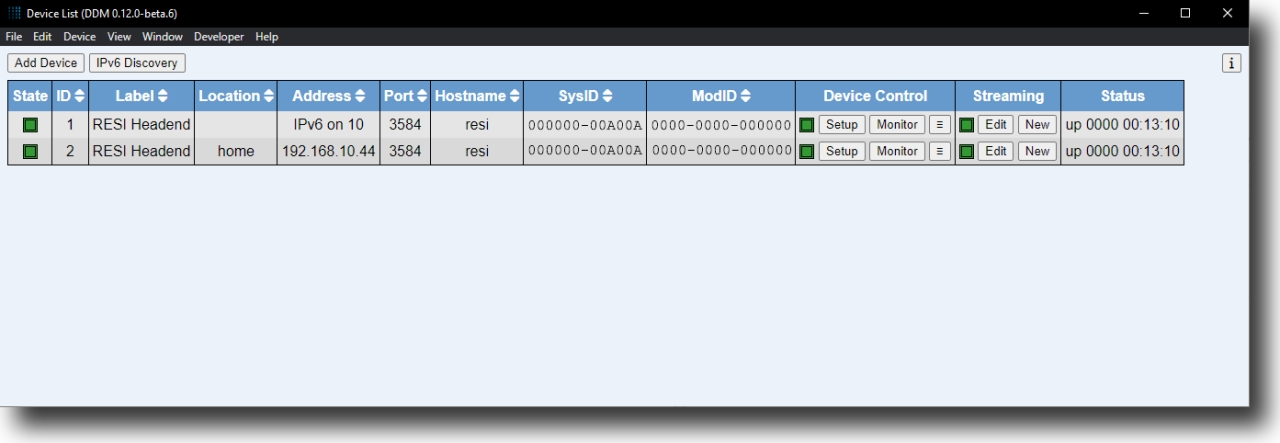

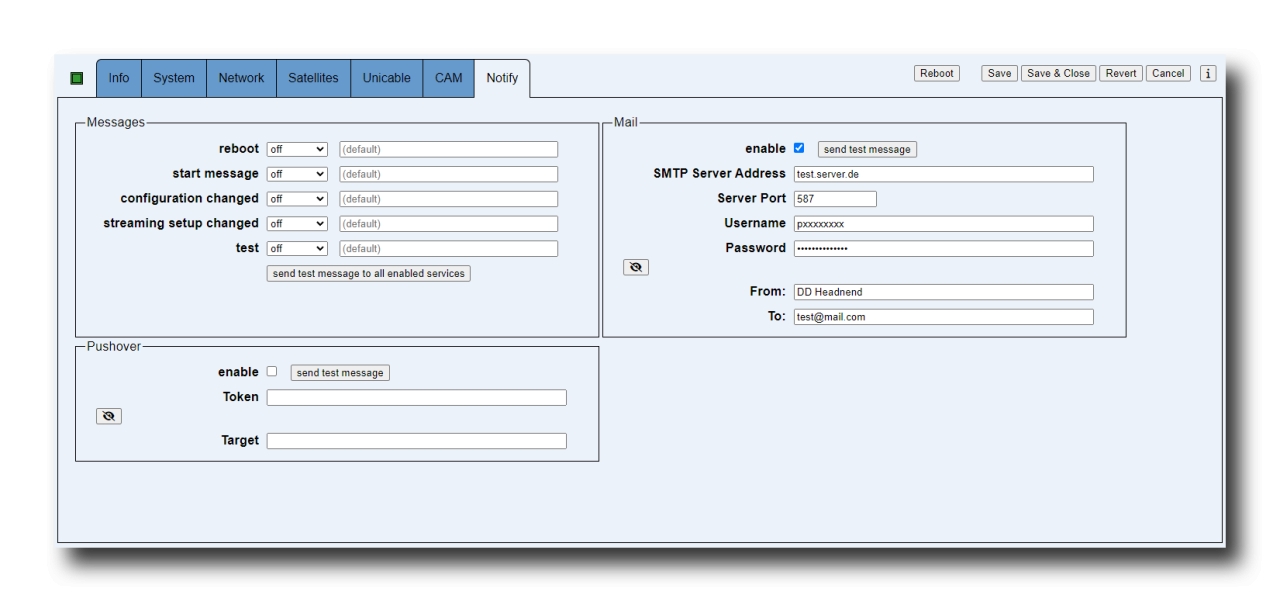

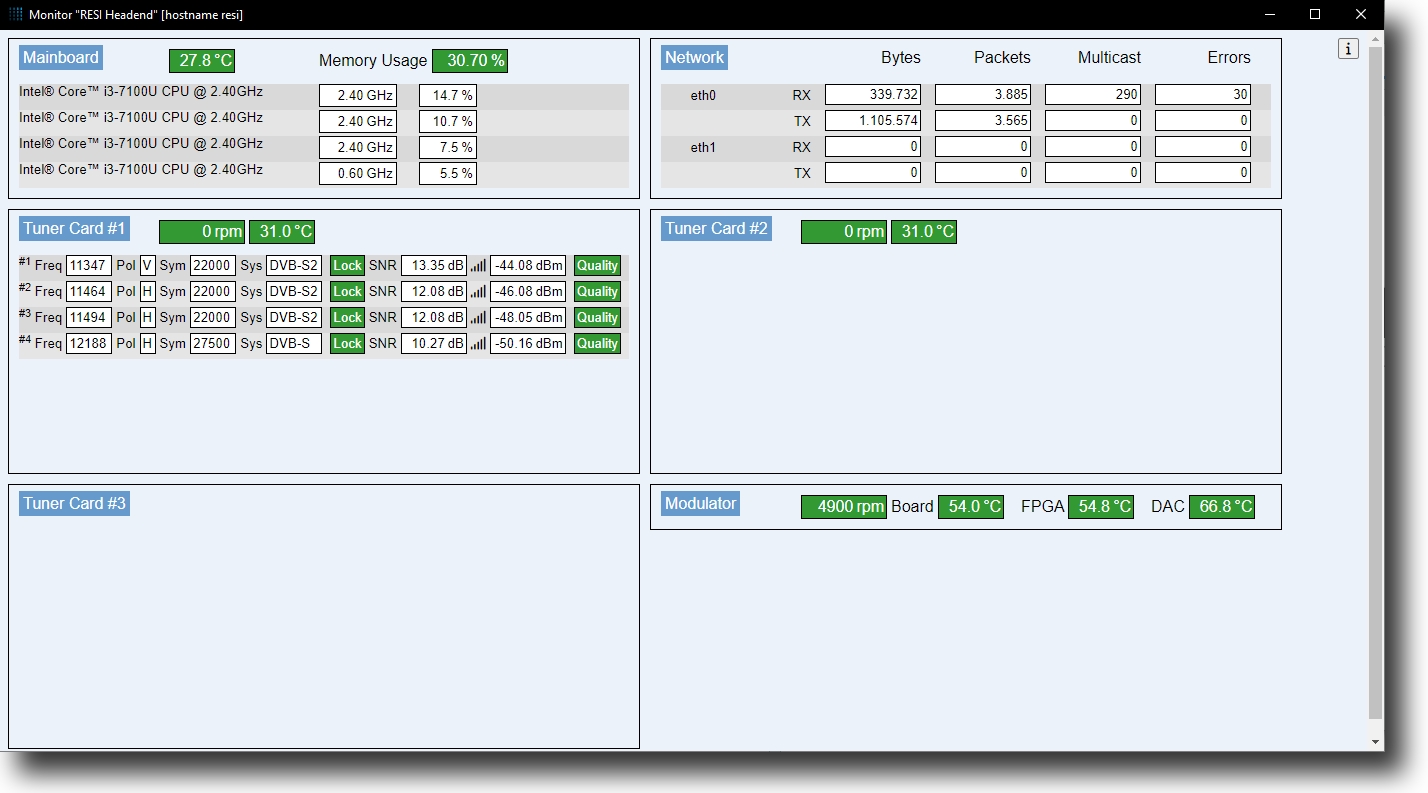

Náš software DDM (Windows, Linux a MAC OS) dokáže na dálku bezpečně spravovat a monitorovat libovolný počet koncových stanic.
Naše hlavní stanice jsou dodávány v robustní 19" 1RU skříni německé výroby. Malé pouzdro (440 mm x 243,5 mm x 44 mm) lze použít také jako nástěnné pouzdro. Až 6-ti rychlostní řízené ventilátory zajišťují dostatečné chlazení.
V našich deskách nepoužíváme elektrolytické a tantalové kondenzátory, což je dobré pro životní prostředí a znamená mnohem delší životnost (MTBF 500 000 h a více).
Vstup signálu
Až tři osmisměrné DVB-S/S2/S2X tunery umožňují současný příjem 24 plných DVBS/S2/S2X transpondérů.

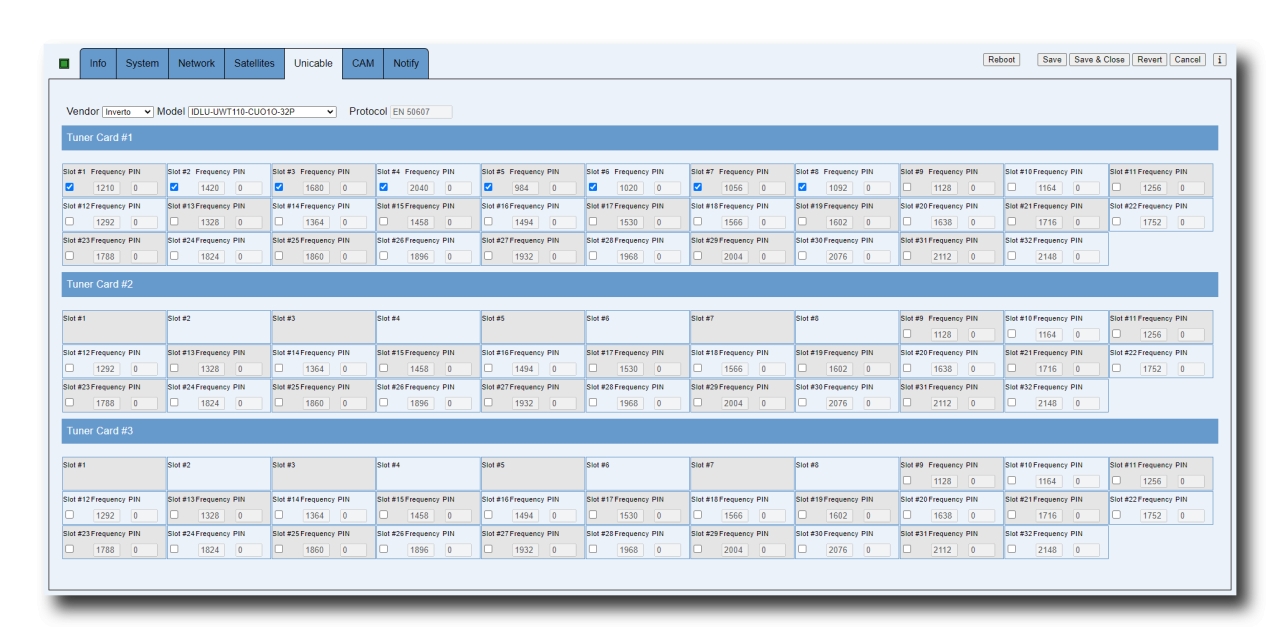

Při použití Unicable® nebo JESS® lze všech 24 tunerů napájet jedním anténním kabelem.

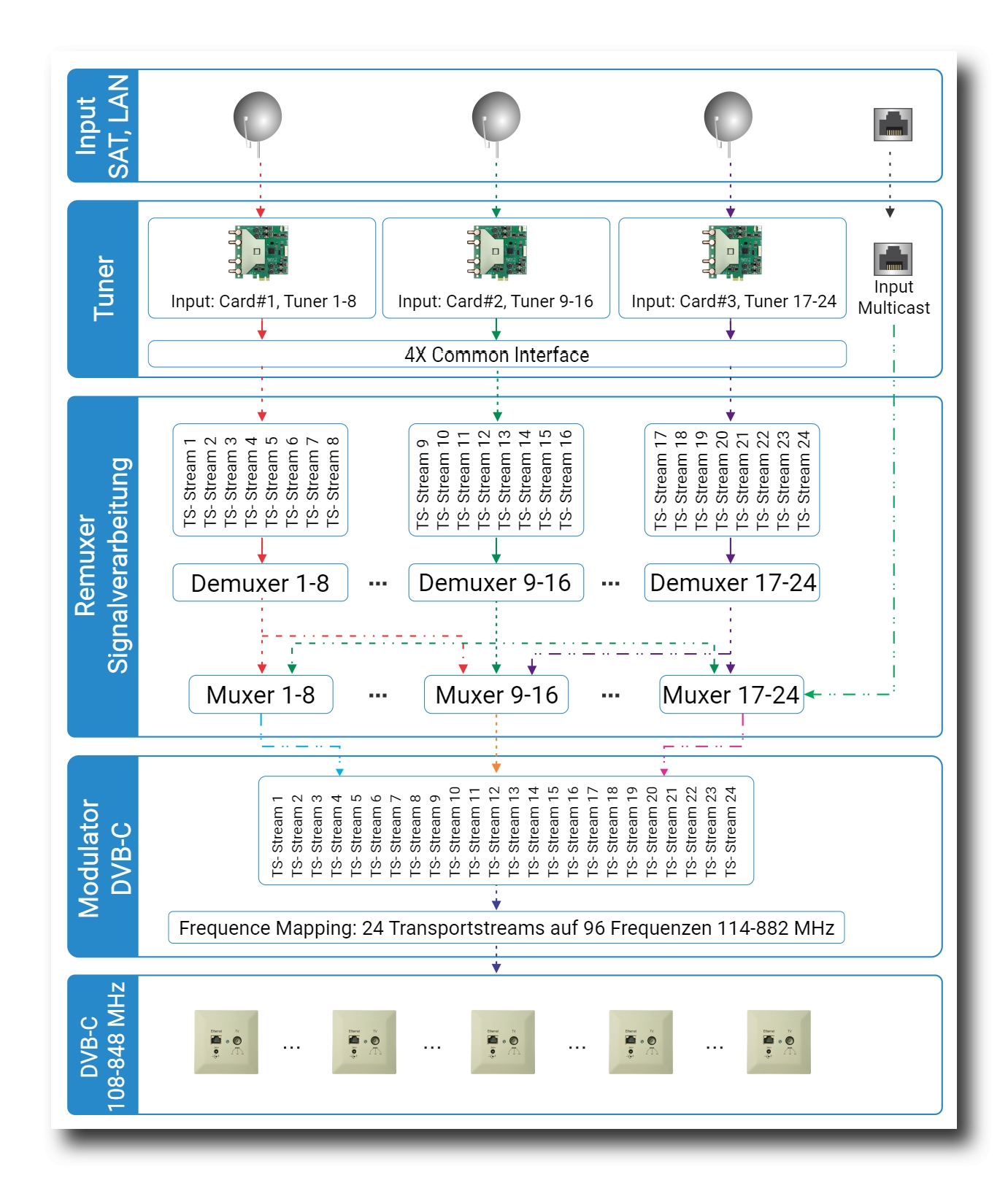

Zpracování signálu
Koncová stanice Digital Devices převádí příchozí satelitní transpondéry DVB-S/S2/S2X na kanály DVB-C.
Jiné zdroje mohou být také dodávány jako unicast/multicast streamy, jako je například hotelová sebeprezentace.

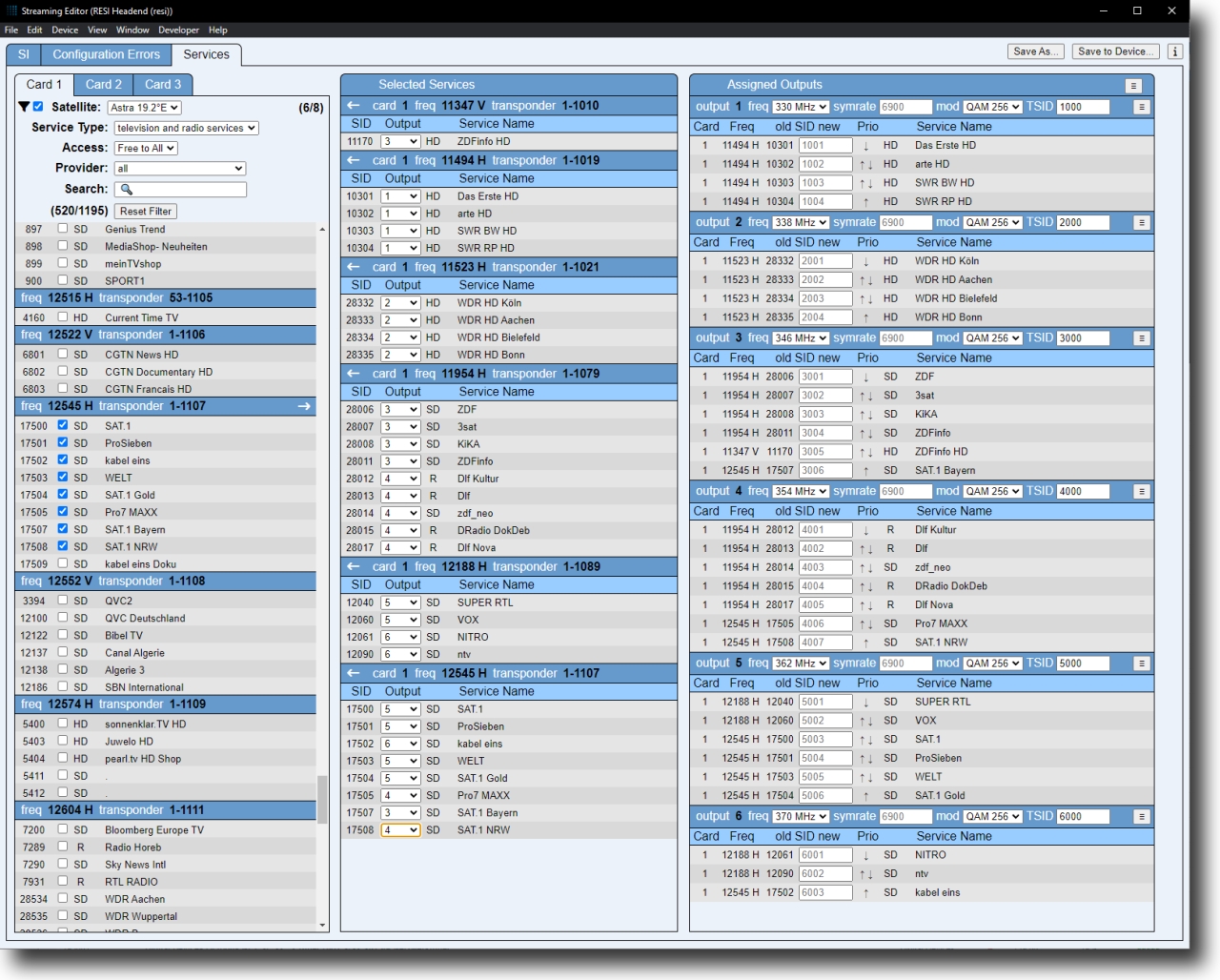

Prostřednictvím softwaru DDM pro Windows, MAC OS a Linux lze kanály objednávat a překombinovat podle potřeby.
V závislosti na konfiguraci head-endu lze zpracovávat vstupní signály z 8, 16 nebo 24 tunerů.
K dispozici jsou také výstupní signály z 8, 16 nebo 24 transpondérů.
Pro šifrované kanály jsou k dispozici 4 sloty Common Interface.
Pokud je v systému použito společné rozhraní, mohou být dekódovaná vysílání přiváděna přes toto.
Upozornění: Je třeba dodržovat předpisy poskytovatelů PayTV nebo regionálních veřejnoprávních vysílacích společností.
Výstup signálu
Rezidenční hlavní stanice Digital Devices vydávají datový tok kompatibilní s DVB-C.
Nově sestavené transpondéry 8/16/24 lze libovolně přiřadit k 96 výstupním frekvencím od 114 - 848 MHz.
Poznámka: naše hlavní stanice neprovádí převod z důvodů energetické účinnosti, výstupní datová rychlost televizní stanice je stejná jako vstupní datová rychlost.
Vhodné zejména pro:
hotely
Obytné komplexy
nemocnice
Lázeňská střediska
Bytové domy
Renovace starých budov
